Висячі крокви для монтажу різних видів дахів

Кроквяні системи, як висячі, так і похилі складають основу для несучої конструкції даху.

Тому велике значення мають попереднє проектування і точний розрахунок всіх передбачуваних навантажень, які прийме на себе покрівля.

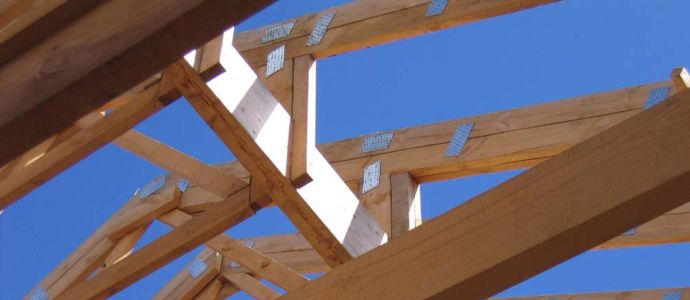

Крокви висячі

Для цього в першу чергу потрібно визначитися з типом даху, матеріалом покрівлі, а також слід врахувати і особливості клімату, в якому буде зводитися будинок.

Від цих показників будуть залежати стійкість, міцність і термін служби конструкції.

А найменші недоліки на даному етапі можуть привести при подальшій експлуатації і до можливого руйнування даху.

Обгрунтування вибору висячих стропильних систем

Висяча кроквяна система хоча і вважається в своєму виконанні найскладнішою, але іноді її застосування є необхідним.

Даний вид крокв монтується, в основному в будинках з відсутністю внутрішніх опор (несучих стін).

Вони спираються на зовнішні стіни, центральна опора у них відсутня.

В даному виконанні кроквяні ноги впираються в коньок одна в іншу, створюючи велике розпираюче зусилля, що передається на стіни.

Висячі крокви різної довжини

У цьому випадку робиться затягування (горизонтальний брус), яка з’єднує окремі деталі і нейтралізує розпір.

Вона може бути виконана як з дерев’яних дощок, так і металевої.

Важливо!

Навантаження на затяжку буде тим більше, чим вище вона розташована, тому потрібно постійно стежити за якістю кріплень.

При виготовленні крокв для стін житлових будинків використовується в основному дерев’яний брус.

Краще для його виготовлення брати матеріал хвойних високосмолістих порід, що мають в своєму складі натуральний антисептик.

Це збільшить тривалість служби.

Матеріал повинен пройти визначений термін витримки щоб уникнути подальшої деформації в процесі експлуатації.

Всі складові крокв повинні бути ретельно пов’язані один з іншим.

Для кріплень застосовуються врубки, профілі, болти, цвяхи і нагелі.

Якщо є можливість застосування додаткової техніки (підйомний кран), то кроквяну ферму збирають на будівельному майданчику (для найбільш якісного виконання) і піднімають на стіни готової.

В інших випадках складання деталей проходить вже на перекритті з використанням тимчасових кріплень.

Висячі крокви встановлюються на великих прольотах, розміри яких при складанні коливаються в межах 6 – 10 м (із застосуванням ригеля або без нього). Опорою внизу служать зовнішні стіни, а вгорі вони з’єднуються в коньковому елементі.

Висячі кроквяні системи з застосуванням шпал використовують для звільнення приміщень горища.

Шпали впираються в прогони розташовані на балках.

Двосхилий дах з використанням висячих крокв

При монтажі такого виду дахів в першу чергу встановлюється мауерлат (бруси для опори несучих крокв).

Так як при цьому діють сили, що розпирають його і бажаючі зрушити від стіни, для його кріплення використовуються шпильки (або анкерні болти) і металеві пластини, які кріпляться до стін анкерами (рамними) і саморізами або цвяхами до самого мауерлату.

Перетин крокв, і висота розташування затягування приймається відповідно розрахованим проекту.

Далі заготовлюються шаблони запила (нижніх) крокв з дошки вибраного перерізу.

Дошка довжиною в один метр прикладається до мауерлату під обраним кутом ската, і проводиться розмітка (глибиною до п’яти сантиметрів) із застосуванням рівня.

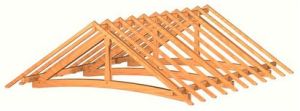

Затягування на висячих кроквах

Намічається місце установки конька, за допомогою якого кріпляться всі крокви.

Зроблений шаблон з’єднується з мауерлатом.

Таким чином, ми можемо підрахувати відстаннь він нижньої точки мансарди до висоти розміщення тимчасових стійок.

Потім встановлюються самі стійки (тимчасово) з використанням дошки з перетином 50 на 200 мм, а вже на них коньок з таким же перетином.

Стійки робляться з відстанню 2 – 3 м.

До фронтонів коньковая дошка прикріпляється зазвичай кронштейнами із застосуванням укосин.

Важливо!

Іноді використовується спосіб установки крокв без використання конька.

Але при цьому ви програєте в часі установки, стійкості і геометрії конструкції.

Установка крокв двосхилого даху

Береться брус наміченої довжини, зробіть нижній запив, потім верхній відповідно обраному куту нахилу.

Встановлюється потрібне число крокв.

Кроквяні ноги кріпляться до гребеневої дошки за допомогою саморізів або цвяхів.

Далі на них укладаються затяжки, які стягуються шпильками (розміром 12 – 14 мм) і прибираються тимчасово поставлені стійки.

Вальмованих дах

Вальмований дах – це традиційно чотирьохскатний дах із застосуванням трикутних скатів, власне, вальм, з відсутністю фронтонів, що дозволяє значно фінансово заощадити на етапі будівництва.

При цьому дах такого виду дозволить надати вашій будівлі незвичайний дизайн і висловить всі ваші смакові переваги.

Поділяються вони на:

• безпосередньо вальмований (по два ската трапецією і два трикутником);
• шатрові, де використовується чотири або більше скатів в формі трикутника (звідки і походить назва);
• напіввальмовий, в яких поєднуються деталі різних конфігурацій.

При монтажі даного виду дахів висячі крокви застосовуються тільки в разі, якщо немає можливості встановити стійку під гребеневим вузлом.

У будь-якому випадку, висяча кроквяна система складна у виготовленні.

І якщо при експлуатації потрібен ремонт, він буде досить трудомісткий.

Тому її застосовують лише в тих випадках, якщо в будівлі відсутні внутрішні опори.
