Як виконати кладку димової труби з цегли своїми руками – теорія і практика

Димохід є одним з найважливіших компонентів системи опалення в приватному або заміському будинку. З його монтажем зуміє впоратися навіть недосвідчена людина, але в цій справі необхідно знати певні нюанси, норми СНиП, а також можливі помилки.

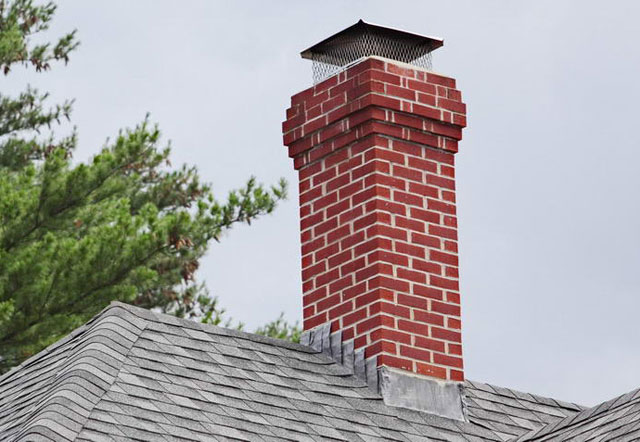

Особливості димоходів з цегли

У приватному будинку з опалювальної котельні системою присутній димохід. Він призначений для виведення продуктів горіння палива назовні. Зараз існує безліч конструкцій димоходу. Необхідні інструменти та матеріали для монтажу вийде знайти в будівельному магазині. Хоч зараз з’явилися і нові різновиди димоходів, але цегляні конструкції досі користуються попитом.

Переваги цегляних димоходів:

• Відносно невеликі витрати на кладку димової труби з цегли.
• Різноманіття матеріалів для виготовлення.
• Відмінні експлуатаційні характеристики, цегляні димоходи здатні витримувати температуру до тисячі градусів за Цельсієм.
• Естетична складова. Цегляні димоходи зовні красиві, вони стануть окремим елементом прикраси будинку. Для їх декорування найчастіше використовується керамічний матеріал.
• Відмінна теплопровідність.

Різновиди цегляних димових труб

Існує 2 різновиди цегляних труб: корінна і насадна. Вони використовуються для різних печей.

Насадний вид конструкції безпосередньо підключаються до печі, будучи її продовженням. Корінні труби розміщуються неподалік від котла, автономно. Для з’єднання їх з піччю використовується спеціальний патрубок.

Корінна конструкція найкраще підходить до чавунних виробів в опалювальній системі. Крім того, кілька печей можна об’єднати в один корінний димар. У такій ситуації потрібно грамотно визначити діаметр труби, яка впорається з навантаженням з виведення продуктів згоряння.

Рекомендація: іноді при установці корінний конструкції і її підключенні спеціальним патрубком до печі, потрібно монтаж усередині димоходу труби з металу. Цегляний димохід необхідно будувати згідно з усіма будівельними нормами.

Насадна труба безпосередньо виходить з котла і проходить через дах. Вона підходить для підключення тільки до однієї печі.

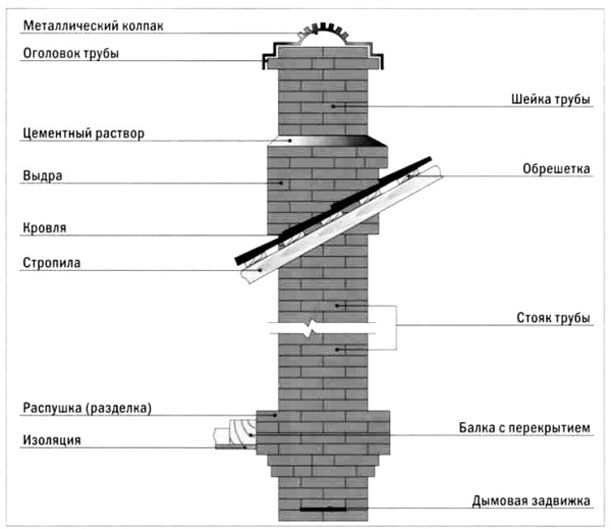

Конструкція димоходу з цегли

У обох типів димоходу схожу будову. Відмінність полягає лише в тому, що корінна конструкція способу включати в себе кілька печей. У такому випадку знадобиться кілька стояків і розділів. І тут все залежить від того, скільки поверхів у будівлі.

Елементи, що входять в конструкцію димаря:

1. Оброблення труби (її ще називають распушку). Вона призначається для захисту горючих перекриттів. У оброблення найбільша товщина стінок у всій конструкції, знаходиться в діапазоні 35-40 см. Точне значення залежить від конкретної ситуації. У підсумку виходить ізоляція приблизно на 25 см.
2. Шийка печі. Даний елемент димоходу розташований на ділянці від печі до оброблення. Шийка печі включає в себе димову засувку, призначену для регуляції тяги.
3. Стояк труби. Він виготовляється з цегли, всередині нього знаходиться канал для виведення продуктів горіння. Розміщується стояк в перекритті горища, а також до оброблення.
4. Видра. Даний елемент димоходу призначений для гідроізоляції проходу труби в покрівлі. Видра встановлюється над дахом.
5. Ковпак. Встановлюється поверх шапки в оголовке труби (докладніше: ” Який оголовок труби димоходу зробити і як його встановити “). Наявність цього елемента захищає канал димоходу від попадання всередину атмосферних опадів. Крім того, грамотне розміщення ковпака збільшує ефективність всієї системи.

Вимоги, що висуваються до цегляної димоходу

СНиП – спеціальний документ, який регламентує будівельні норми при зведенні об’єктів. У нього включені і опалювальні системи в приватних будинках. Ці норми варто враховувати при кладці труби з цегли своїми руками.

Основні пункти СНиП щодо цегляних димоходів:

1. У димоході не допускаються перепади внутрішнього діаметра, стінки повинні бути рівними.
2. Товщину димоходу потрібно визначати виходячи з вимог пожежної безпеки. Найчастіше, оптимальний показник дорівнює 10 см.
3. Матеріали, використовувані для кладки цегляної труби, повинні без проблем переносити вплив високих температур.
4. Між трубою і стіною необхідно зберігати відстань від 38 см.
5. Ні в якому разі не можна забувати про монтаж розширень, вони встановлюються в місці проходу труби через перекриття.
6. Допускається відведення продуктів горіння у вертикальному положенні. Але в деяких ситуаціях неможливо побудувати димохід без горизонтальних ділянок. У такому випадку їх довжина не повинна перевищувати 1 м.
7. Для плоских дахів необхідно робити зовнішній ділянку димоходу в 1 метр.
8. Для скатної даху монтується труба на відстані півтора метрів від коника, при цьому вона повинна підніматися над ним не менше ніж на 50 см.
9. Якщо труба знаходиться на 3-метровому видаленні від коника скатної даху, то по висоті вони будуть врівень.
10. У ситуаціях, коли відстань від коника даху до димохідної труби більше 3 метрів, необхідні спеціальні розрахунки висоти зовнішнього ділянки. Потрібно умовно побудувати лінію під кутом 10 градусів до горизонту коника. Місце перетину визначить висоту труби.
11. Для котелень систем на газовому паливі необхідно монтувати трубу таким чином, щоб вона піднімалася над дахом не менш 5 метрів.

Правильне розміщення димохідної труби вкрай важливо, так як впливає на ефективність всієї системи. Необхідно чітко дотримуватися вказівок по висоті димаря. Довжина труби вираховується по-різному, залежить від ряду показників. В кожному окремому випадку її зовнішній ділянку може відрізнятися по висоті.

До промислових цегляних димоходів висуваються особливі вимоги. Довжина труби повинна бути на 25 метрів більше висоти будь-якої будівлі в певному радіусі.

Цегла для кладки димоходу

Для самостійно монтажу димаря з цегли потрібно попередньо розрахувати кількість матеріалів. Необхідно заздалегідь знати, скільки буде потрібно цегли і цементного розчину. Особливу увагу варто приділити ще вибору матеріалу, адже від його якості безпосередньо залежить надійність кладки пічної труби над дахом, а також всієї іншої конструкції. І тут є кілька корисних рекомендацій.

Варто розуміти, що для матеріалу, що використовується при кладці такої конструкції, висувається вимога огнеупорности. За формою цегла потрібна рівна, щоб були відсутні тріщини та інші дефекти. Фахівці рекомендують купувати матеріал з маркою від 200 і вище. Оптимальний розмір цегли для зведення димохідної труби – 25x12x6.5 см.

Між собою цеглу скріплюються за допомогою спеціального розчину, змішаного з цементу, піску і води в певних пропорціях. Його якість можна виявити по зернистості піску. З дрібнозернистих фракцій виходить ідеальний розчин для кладки димоходу. Іноді в його склад включається глина. Потрібно брати чистий матеріал, без будь-яких домішок.

Отвір проходу труби в покрівлі необхідно гідроізолювати. Це дозволяє уникнути стікання рідини по трубі всередину будівлі. Для реалізації даного завдання найчастіше використовують видру – потовщення на зовнішній стороні кладки. Але її можна замінити за допомогою металевої деталі – «фартуха».

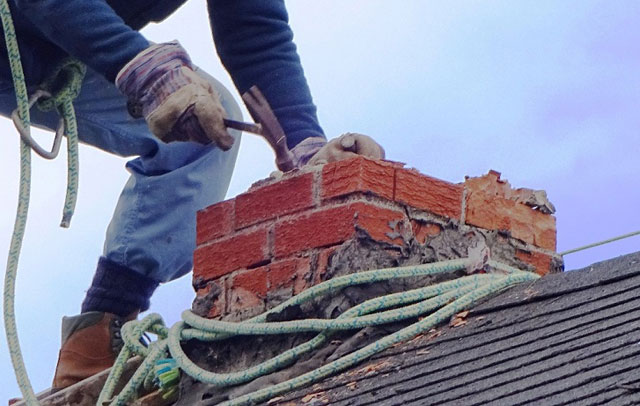

Демонтаж цегляної труби своїми руками

Відслужили своє димарі з цегли не просто погано забезпечують виведення продуктів горіння, а й становлять загрозу для людського життя. Адже в будь-який момент стара конструкція може розвалитися. Такі димоходи необхідно зносити і замінювати новими.

Процедура демонтажу гранично проста. Димохід розбирається по цеглині, починається все зверху, з даху. Поступово демонтаж дійде до підстави, до печі. Але варто розуміти, що цеглини посаджені на цементний розчин. Тому для розбору кладки будуть потрібні фізичні зусилля. У деяких випадках конструкція заштукатурити, що ускладнить процедуру демонтажу. Читайте також: ” Як виконати демонтаж димової труби – способи і правила безпеки “.

Коли зовнішній ділянку димоходу знесений, можна переходити до розбору частини труби на горищі будинку. Щоб уникнути можливого обвалу штукатурки зі стелі, необхідно розмістити на трубі спеціальні штроби.

З виконанням завдання відмінно впораються молоток, кувалда або аналогічні інструменти. З їх допомогою вдасться відносно швидко знести димохід в приватному будинку.

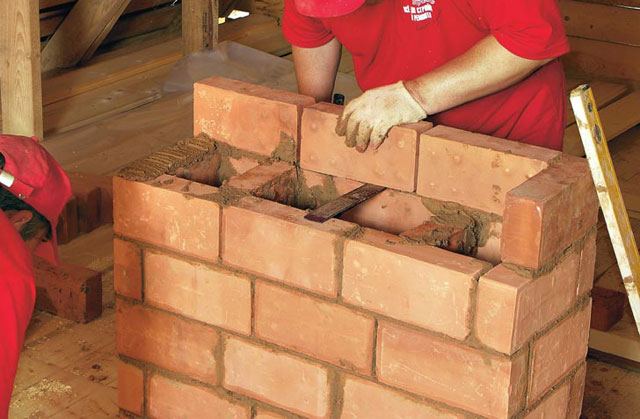

Монтаж цегляного димоходу

У багатьох господарів приватного будинку виникає питання: «Як викласти комин самостійно?». В першу чергу необхідно скласти детальний план робіт. Схему можна намалювати самостійно або замовити у кваліфікованих людей. Вони підберуть оптимальне рішення для конкретної ситуації. У другому випадку плані потрібно уважно розглянути. А вже потім можна переходити до самої кладці труби з цегли. Читайте також: ” Як побудувати димову цегляну трубу – покрокове керівництво “.

Етапи монтажу цегляного димоходу:

1. В першу чергу йде монтаж насадной труби. Для кладки димоходу застосовується метод перев’язки. Але попередньо потрібно закріпити саму трубу на розчин до печі. Суть даного методу полягає в тому, що в кожному ряду йде крок на півцеглини. Такий підхід дозволяє досягти кращого показника зчеплення. Кладка виконується до того, поки між перекриттям і конструкцією не залишається 5-6 вільних рядів.
2. Тепер уже йде кладка распушки. Тут в обов’язковому порядку потрібно розширення зовнішнього периметра. Відповідні розміри для зовнішнього розширення – 59×45 см. У такій ситуації потрібно робити внутрішнє розширення на 14×27 см. Розширення досить просто реалізувати. Досить зрушити на краях рядів цеглини. Приблизний розмір зсуву – 4 сантиметри.

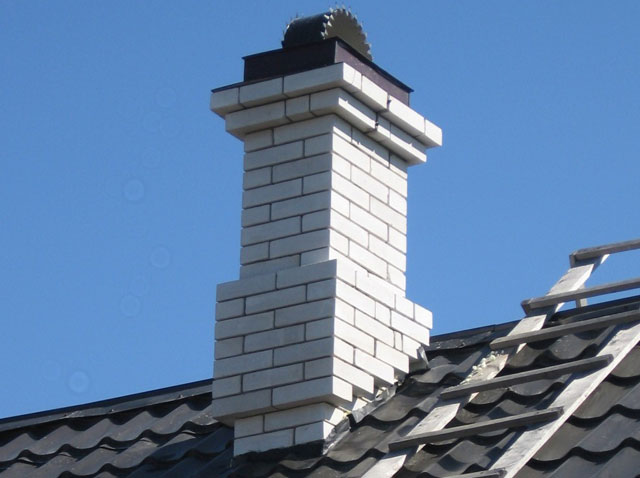

3. Під час третього етапу йде монтаж видри. Потрібно гранично уважно підійти до виконання даного завдання, щоб уникнути можливих помилок. Для укладаються рядів під час монтажу видри необхідно створювати відступ назовні на третину. При цьому перший ряд поверх розширення повинен відповідати попередньому.

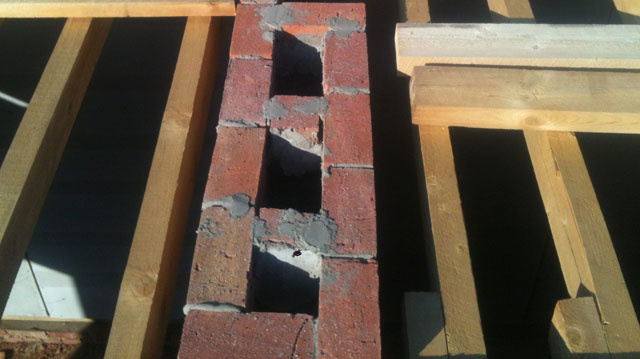

4. Необхідно організувати стояк для труби встик в покрівлі. Його кладка проводиться на горищі будинку. Стояк проводиться через дах, він повинен підніматися над нею на 50-80 сантиметрів.
5. Заключний етап включає в себе монтаж шийки димоходу. Коли він завершений, на кінець шийки необхідно надіти оголовок з ковпаком. Він буде захищати конструкцію від потрапляння атмосферних опадів.

Якщо дотримуватися всіх правил і брати до уваги поради фахівців, то кладка димохідної труби буде виконана без виникнення ускладнень. Така конструкція прослужить довго.

ізоляція распушки

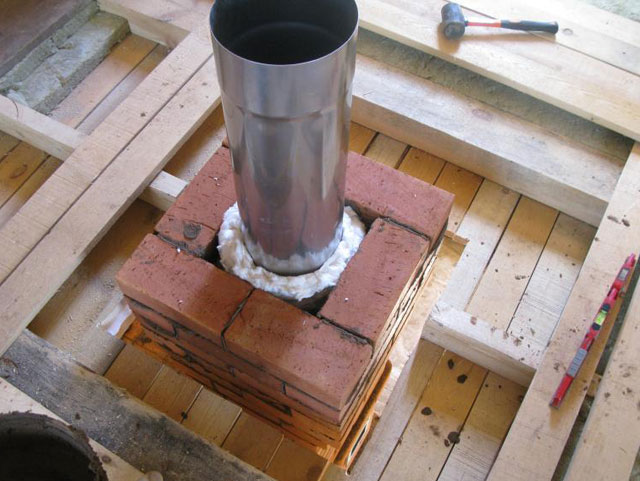

Вище вже було згадано, що стінка распушки монтується під розширення периметра. Дану конструкцію необхідно додатково теплоізолювати, щоб забезпечити її надійність і довговічність. Ізолювати потрібно всю ділянку труби, який проходить через дах.

Найчастіше, теплоізоляційний матеріал для цих цілей виготовляється з азбесту. Але ще є альтернативні варіанти. Ізоляцію можна зробити з металевого короба, надягнутого по периметру труби. Вільний простір між ним і трубою зазвичай заповнюють піском або керамзитом. В якості теплоізоляції можна ще використовувати повсть з глиняною просоченням. Для цих цілей також підійде мінвата. Якісна ізоляція досягається в тому випадку, якщо її шар по товщині буде від 10 см.

Часті помилки при монтажі

У вищеописаному тексті були розписані важливі поради, дотримання яких допоможе в монтажі цегляного димоходу власними руками. Але оскільки це досить складний процес, під час його виконання можна зіткнутися з деякими труднощами.

Часті помилки при монтажі:

• Найбільш поширена проблема – недостатньо висока труба. В такому димарі не буде належної тяги, що негативно позначиться на його ефективності. Особливу увагу варто приділити розрахунку розміру пічної труби. Такий підхід дозволить уникнути даної проблеми.
• Невідповідність димоходу стандартам СНиП. Дані норми створювалися для того, щоб побудовані по ним об’єкти були максимально надійними.
• Ще одна часта помилка – використання неякісного або невірно замішаного цементного розчину. Цегляна кладка з ним не зможе надійно триматися, з часом вона повністю зруйнується. Цементний розчин потрібно замішувати таким чином, щоб досягти однорідної консистенції.

Важлива рада: необхідно укладати розчин цементу рівномірно в процесі кладки.

Рекомендації від фахівців:

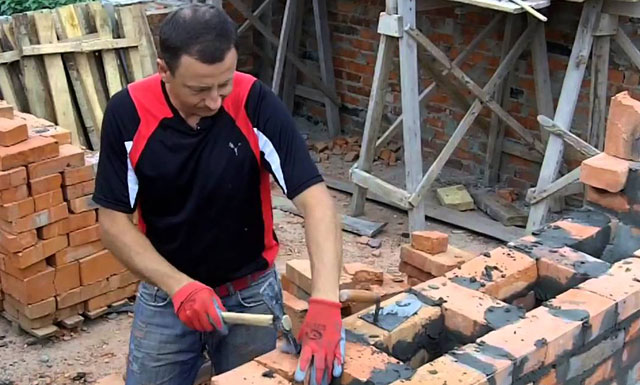

• Слід виконувати перев’язку цегли гранично уважно під час кладки. При зведенні димоходу можуть використовуватися половинні частини цегли, четвертні і так далі. Для їх поділу найкраще використовувати болгарку.
• Не можна укладати цеглу на занадто товстий цементний розчин. Інакше це негативно відіб’ється на терміні служби конструкції. Оптимальна товщина – 4-5 міліметрів.
• Крім іншого, варто пам’ятати про регулярне обслуговуванні димоходу. В основному це стосується його чистки. На стінках труб осідає сажа та інші продукти згоряння. Найбільше забруднюються конструкції з нерівностями всередині. Регулярне чищення дозволить зберегти експлуатаційні показники димоходу, інакше вони почнуть погіршуватися.
